3．3碳纤维镀覆后的形貌
化学镀镍后碳纤维的截面和表面形貌分别如图6a和b所示。

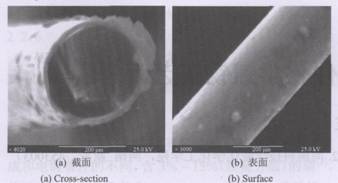

图6化学镀后碳纤维的扫描电镜照片 Figure 6 SEM images of electrolessly plated carbon fiber
从图6可以看出，碳纤维基体表面被一层连续物质所裹覆。碳纤维表面镀层均匀，但有少量小球状镍粒子出现。这是由于部分碳纤维在氧化或活化时分散性不好，导致少量碳纤维的表面曲率较大，镀层法向的沉积速度大于切向的沉积速度所致。在镀层要求很严格的情况下，可对镀后的碳纤维进行热处理，这样可使镀层更为光滑。
碳纤维表面化学镀镍工艺研究 碳纤维表面化学镀镍工艺研究：实验（一） 碳纤维表面化学镀镍工艺研究：结果与讨论（一） 碳纤维表面化学镀镍工艺研究：结果与讨论（二） 碳纤维表面化学镀镍工艺研究：结论
|
