滚挂结合的双色镀工艺 郑崇统 (浙江伟星实业发展股份有限公司临海金属制品分公司，浙江临海317000) 摘要：介绍了在同一金属零件(如纽扣)上局部镀红古铜、局部镀浅黑镍的双色电镀方法。其工艺流程主要包括:电镀酸铜底色，上油墨，二次电镀亮镍，退油墨，三次电镀枪色，捞色(即在滚筒中用测色粉、茶籽粉等磨料磨去表面镀层)，上保护膜。指出了操作过程中的注意事项。该新型双色电镀方法将挂镀与滚镀有效结合，做到了滚镀镀种的双色效果。 关键词：纽扣;双色电镀;滚镀工艺 中圈分类号：TQ153.2文献标志码：A文章编号：1004一227X(2010)06一0012一02 1·前言 双色或多色电镀层被用于一些装饰品上。随着审美观的提升，人们己不能满足于原先的单一镀种颜色，双色及多色电镀应运而生，其不仅美观，而且变化多。传统双色或多色电镀层多为挂镀工艺，本文介绍的是一种不同于传统方法的双色电镀新方法，它可以在不同造型的小五金件的凹凸面上做到滚镀不同镀种的双色效果。 2·工艺流程及各工序注意事项 2.1处理工艺流程 底色电镀一上油墨一二次电镀一退油墨一三次电镀一捞色一上保护膜。 2.2各工序操作要点 以锌合金件纽扣上局部镀红古铜、局部镀浅黑镍为例，简单介绍该新型双色电镀方法。其工艺流程为:底色镀酸铜一上油墨一二次电镀亮镍一退油墨一三次电镀枪色一滚镀捞色一上保护膜。 2.2.1底色电镀 按常规挂镀红铜工艺进行，即:毛坯一除蜡一除油一活化一氰化镀铜一焦磷酸盐镀铜一光亮酸性镀铜一钝化一烘干。生产时控制镀层无起泡、烧焦、毛刺及其他不良疵病，并且保证铜镀层不变色。 2.2.2上油墨 选纽扣工件的凸出部分(即需做双色的部分，最好是有凸出面)，采用丝网印刷、移印的方法或以油墨笔手工涂覆。涂覆层要求连续、致密。为增强油墨与镀层的附着力，要求上涂均匀后放入烤箱内，80”C烘烤lh，自然冷却后备用。油墨应采用耐酸耐碱型，特别要求其耐酸性要好，以保证在后续除油、活化及电镀过程中不脱落。 2.2.3二次电镀 二次电镀具体工艺流程如下:上挂一除油一活化一焦铜一酸铜一亮镍。 上挂时要轻提轻放，避免油墨涂覆层遭破坏，造成油墨膜层不完整，进而导致后续二次电镀时被破坏处上镀而影响质量。 除油采用酸性除油剂，具体操作是将工件在除油液中上下来回拉动多次，直至油污去除干净。除油后要采用5%一10%(体积分数)的盐酸活化液进行充分活化。做好除油和活化，才能确保后续镀层有好的附着力。 镀焦铜是为了进一步增强镀层结合力，镀酸铜是为了提高镀层的亮度和整平性，最后镀一层亮镍。亮镍层要求有一定的厚度，需镀5一8min，以防后续捞色时捞穿(即露出底层)而影响双色效果。若要求镀层无镍，则将镀亮镍改为镀无镍白。 2.2.4退油墨 将工件放入303稀释剂(深圳中华制漆有限公司产品)中超声波振荡，以完全去除油墨，时间2一3min，温度常温，退尽为止，但不能使镀层变色。 2.2.5三次电镀 本工艺与常规工艺不同的是，退油墨后不下挂，还要进行三次电镀。退尽油墨后经过活化，再镀枪黑。要求镀层均匀，附着力好。 2.2.6捞色 镀好的工件不经烘干，直接放入铁质或六棱形PVC滚桶中捞色。捞色的具体做法是:在滚桶内加入水及适量的测色粉、茶籽粉，必要时还可根据要求加入各种圆球及方型、三角瓷石等，利用磨料的磨削及工件之间的相互磨擦，磨去工件的表面层而露出工件中间镀层的颜色，从而达到双色的装饰目的。为达到表面的光洁度，出色后再加入少许视油滚光，清洗后再热风离心甩干。 对于不同镀种的不同色彩搭配，捞色工艺基本相同，差异在于捞掉不同的表面色，露出不同的中间镀层色而己。注意:电镀时必须增加中间电镀层的厚度以及规范捞色的工艺，以保证捞色时不捞穿，否则影响装饰效果。 2.2.7上保护膜 根据客户的要求上一层有光、无光或半光的油漆。电镀层的防腐性能不够，需浸漆处理，可采用深圳中华制漆533#叻架或采用浙江黄岩熊斌美容品有限公司的水溶性封闭剂，要求高的则采用静电喷漆，可采用深圳中华制漆671878#油漆。上漆要求膜层连续、无粒子起彩现象。 2.3注意事项 (l)生产时各工序要及时交接，停留时间不能过长。 (2)电镀每道工序之间的清洗必须彻底。 (3)各工序之间交接流转时注意防止碰(划)伤。 (4)要严格把关，及时挑出不合格品，以免其流入下一道工序。 3·工艺特点评析 此工艺与常规双色电镀有如下区别: (l)一般的双色电镀及多色电镀都为挂镀，在挂镀车间就能完成。本双色镀工艺将滚镀与挂镀工序有效组合，其优势在于:在双色挂镀的基础上，通过三次电镀再经过滚镀捞色等工艺，获得常规双色挂镀工艺无法达到的滚镀双色效果。滚红古铜/浅黑镍双色的产品照片如图1所示。

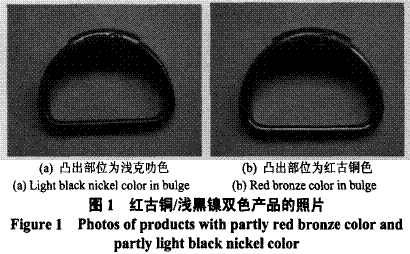

(2)常规双色电镀及多色电镀一般是挂镀镀种的双色，比如挂镀亮镍、真金、枪色、缎面镍等的双色，本工艺除了能做滚红古铜/浅黑镍双色之外，通过改变中间镀层及电镀表层，还能做青古铜/浅黑镍、红古铜/无镍浅黑镍、青古铜/无镍浅黑镍、红古铜/古银、青古铜/古银等多种不同的双色效果。 (3)本工艺对工件的造型有限制，要求有凹凸面，平面产品上的效果不好。因为此工艺的捞色工序只有凹凸面的造型才有古色的效果。另外，在电镀时要注意工序之间的活化，以增强镀层间的结合力，避免在后续捞色工序中由于附着力不好而脱皮。 4·结语 采用本文介绍的双色电镀方法，可在同一金属基体上达到两滚镀镀种的双色效果，并且镀层附着力良好，取得了有别于常规双色挂镀的独特装饰效果。对于产品造型特殊以及有特殊装饰要求的小五金件而言，有一定的实用价值。该工艺已用于批量生产10万粒纽扣，成品率高达98%以上。 |
