镀铬用的挂具：拖拉机活塞环多孔性镀铬用的挂具

拖拉机活塞环多孔性镀铬用的挂具如图1所示。

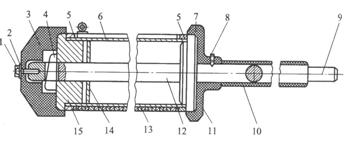

图1柴油机活塞环镀铬用的挂具

1-螺钉；2-垫圈；3,7-绝缘罩；4-楔形夹；5-压圈；6-调整板；8-销钉；9-集电杆位置；l0一绝缘套管；11-杆;l2的夹头位置;12-杆;13-活塞环；14-挡板;15-压紧套;活塞环装合用的导具如图2所示。

图2活塞环装合用的导具绝缘处理：挂具上浸入电解液的全部表面均需涂绝缘漆，以防腐蚀。
