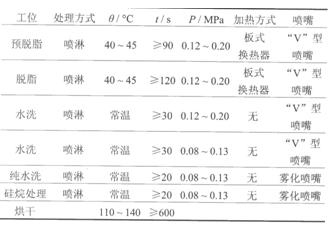

硅烷处理线设计 1．硅烷处理喷淋线设计 脱脂剂采用无磷液体脱脂剂，温度40～45℃，表面成膜工序采用硅烷处理剂。 2．工艺流程 2．1 冷轧板、镀锌板、铝板浸泡线 预脱脂一脱脂一水洗一水洗一(纯水洗)一硅烷处理一烘干一喷粉。 2．2 镀锌板、铝板浸泡线 预脱脂一脱脂一水洗一水洗一(纯水洗)一硅烷处理一烘干一喷粉。 2．3 冷轧板喷淋线 冷轧板本身没有镀锌层或表面氧化膜的保护，在工序间容易返锈。可对冷轧板喷淋线工艺流程进行改进，硅烷化处理前增加一步较低浓度的预硅烷处理工序。其工艺流程如下： 预脱脂一脱脂一水洗一水洗一(纯水洗)一预硅烷处理一硅烷处理一烘干一喷粉。 注：无纯水洗时，防腐蚀性能会有所降低。 3．喷淋硅烷处理工艺参数表 硅烷喷淋涂装前处理工艺参数列于表4。 表4硅烷喷淋涂装前处理工艺参数 Table 4 Parameters of silane pretreatment i玎snraving mode

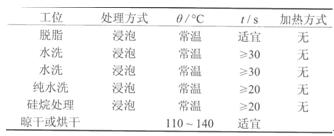

4．浸泡硅烷处理工艺参数表 硅烷浸泡涂装前处理工艺参数列于表5。 表5硅烷浸泡涂装前处理工艺参数 Table 5 Parameters of sflane pretreatment in immersin2 mode
金属表面硅烷化处理在汽车零部件行业中的应用 金属表面硅烷化处理在汽车零部件行业中的应用：前言 金属表面硅烷化处理在汽车零部件行业中的应用：作用机理 金属表面硅烷化处理在汽车零部件行业中的应用：硅烷处理与磷化处理的比较 金属表面硅烷化处理在汽车零部件行业中的应用：典型硅烷处理使用方式 金属表面硅烷化处理在汽车零部件行业中的应用：硅烷化性能检测 |
