尼龙前处理 根据上述对尼龙塑料的介绍可知，不可能有一种通用的前处理工艺适用于每种类型的尼龙塑料。因此，将前处理工序与尼龙塑料的类型相配合，显得非常重要。本文介绍的前处理工艺适用于Toyob0 777-02、Durethan BM 240和Minlon73M40等型号的尼龙塑料。对于其他型号的尼龙塑料，则须再作调整。在此，不作详细讨论。 为了更清楚地了解此工艺，图l列出了尼龙塑料电镀的具体流程。其中，粗化与膨胀工艺是影响镀层外观质量与结合力的关键因素。此工艺环节确保尼龙塑料表面粗化均匀，并为后续工序准备功能性的表面。
图1尼龙电镀工艺流程 Figure l Process flows for polyamide electroplating 传统的ABS塑料电镀工艺采用铬酸粗化除去塑料中的丁二烯，为后续金属镀层提供良好的结合力。在尼龙塑料电镀中，由于基材的改变，铬酸粗化工艺相应由膨胀体系所代替。膨胀体系中含有的有机组分和所添加的其他化学物质，会将尼龙塑料中的某些填充料除去。由于不是所有的填充料均可去除，因此造成某些尼龙塑料较难或不能电镀。 图2是尼龙塑料经膨胀后的扫描电镜图。
图2膨胀后的尼龙塑料表面形貌 Figure 2 Surface morphology of polyamide plastic afterinflating 从图2可以很清晰地看出，工件表面具有均匀的粗化效果，为获得具有良好结合力的后续装饰性镀层打下了坚实的基础。 在标准的ABS电镀工艺中，铬酸粗化后还有还原工艺，目的是还原残留的六价铬以确保后续的活化液不被氧化。而在尼龙塑料前处理工艺中，此步骤被酸性含氟化物的调校工序所代替。调校的目的是防止过量的有机溶剂被带入后续的活化液中，并对尼龙塑料表面进行调整，以便其更好地吸附钯离子。图3是尼龙塑料前处理工艺各阶段的原子力显微镜图，包括未经处理、膨胀，再到调校步骤。 工件经调校工序后，进入活化工序。此工序中，钯离子被吸附在工件表面，继而在还原工序中，钯离子被还原成活性钯金属。尼龙工件上吸附的钯离子与活化液中钯离子浓度的关系见图4。

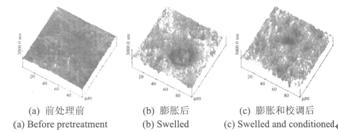

图3尼龙前处理各工序后表面的原子力显微镜照片 Figure 3 Atomic force microscopic images for polyamide surface after different pretreatment procedures
图4尼龙表面Pd2+吸附量与活化液中Pd2+含量的关系 Figure 4 Relationship between Pd2+adsorption amount on the surface of polyamide and Pd2+content in the activation bath 图4表明，工件表面活性钯金属的含量取决于活化液中钯离子的浓度。而还原后所得活性钯金属的量，几乎与活化液中钯离子的浓度成线性关系。 与传统ABS塑料预处理相比，尼龙预处理的显著区别是此工序只需要相对少量的钯就能达到催化后续化学镍反应的效果。其另外一个特别重要的优点是：在化学沉镍工序中，挂具很少受镀。
尼龙(PA)电镀前处理 尼龙(PA)电镀前处理：前言 尼龙(PA)电镀前处理：尼龙材料的特点 尼龙(PA)电镀前处理：装饰性镀层的获取 尼龙(PA)电镀前处理：结语 |
