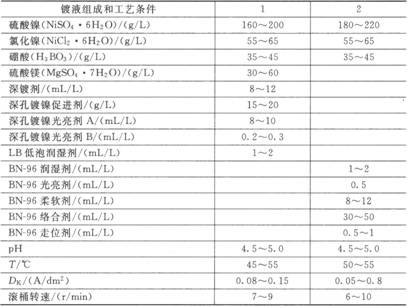

深孔零件镀镍溶液的组成和工艺条件 深孔零件镀镍溶液的组成和工艺条件见表9-11。 表9-11深孔零件滚镀镍溶液的组成和工艺条件
注：l．配方1的深孔滚镀镍光亮剂、深孔促进荆和深镀剂是上海永生助剂厂的产品。光亮剂分A、B两种，A是柔软剂，B是主光亮剂。A是由柔软荆、低泡润湿剂、除杂剂和辅助光亮剂等组合而成}B荆由光亮剂、整平剂等组成。A剂和8剂的参考消耗量约为l50～200mL／(kA·h)，也就是平时补充时A、B剂以l：l的比例加入；但也不是一成不变的，如镀层的柔软性较好，也可少加些A剂镀层有脆性，卷边时镀层易脱落，除要检查前处理和工装设备外，还要考虑镀液中是否A剂少了?深镀剂消耗量约40～80mL／(kA·h)，在经常生产条件下，可每6～9个班次加一次。促进剂消耗量约50～100g／(kA·h)，可每半个月补充一次。 2．配方2BN-96系列添加剂是武汉材保电镀技术生产力促进中心的产品。 |
