光亮镀镍溶液的组成和工艺条件 光亮镀镍溶液的基本组分只有三种，一是提供镍离子的硫酸镍，二是促进阳极镍板活化的氯离子，三是缓冲镀液pH值的缓冲剂硼酸。组分虽然很简单，但这里也大有学问。 以硫酸镍质量为例，现在的硫酸镍无论从外观结晶或内在的纯度都今非昔比，小珠状透明如碧玉的6个结晶水的硫酸镍，溶解后溶液也比较清。但镀液配制好后，如不用双氧水和活性炭进行处理的话，镀镍层就会发花、发雾。 光亮镀镍溶液通常采用瓦特型镀液组分，即提供氯离子的是氯化镍，而不是氯化钠。原因是钠离子虽不会参与镀层的结晶，但也能影响镀层的物理性能。所以严格来说，对镀镍层物理性能要求高的电镀品，所采用的镀镍溶液应该排除钠离子。但好多电镀工作者往往会忽略这一点：就是镀镍溶液在大处理时，为了提高镀液的pH值，以能使异金属杂质产生化学沉淀，常采用稀的氢氧化钠溶液。殊不知，这样在不知不觉间，钠离子就引入进去了。要防止钠离子的引入，最好要用活性碳酸镍。活性碳酸镍需要现场自己制作，往往比较麻烦；但为了保持镀液的纯洁，也只得麻烦一些了。活性碳酸镍，也可称碱式碳酸镍，是硫酸镍与碳酸钠反应的产物，其制造方法和反应式如下： 2NiS04+2NaiC03+H20→Ni2C03(0H)2↓+C02↑+2Na2S04 先将硫酸镍和碳酸钠分别用热水溶解，然后慢慢将碳酸钠溶液加到硫酸镍溶液中去。因为这是盐的复分解反应，开始时反应非常剧烈，会产生大量泡沫和热量；所以加碳酸钠溶液的速度要慢，要边搅拌边慢慢加入，不让泡沫溢出。另外要注意，反应温度最好要低于60℃；如温度过高，会产生不溶性的黑色氧化镍。反应是等摩尔比，可通过计算，得出反应所需的原料量；也可视反应情况最后用l～14广范pH试纸检测，使pH接近7．0。反应完毕后，活性碳酸镍会很快沉淀下去，上层清液是硫酸钠溶液，可用虹吸法将上层硫酸钠溶液吸掉，再用温热水清洗沉淀两次，再后将活性碳酸镍装入涤纶布袋子内，用离心方法脱水后就可应用。注意：活性碳酸镍不能放置时间过长，过长会失去活性，当然也不能干燥。 一般的电镀品对物理性能并无特别要求的，只要求镀层柔软性好，也就是应力低些，则完全可以用氯化钠来取代氯化镍，这样配制槽液的成本可降低些，同时在槽液大处理时也可用氢氧化钠溶液去"碱化"了，省得自己制作活性碳酸镍的麻烦。 因为氯化镍含有镍离子，所以用氯化镍配方时，硫酸镍的用量要相应减少。 挂镀光亮镀镍溶液的组成和工艺条件见表9-3和表9-4。滚镀 表9-3光亮镀镍溶液的组成和工艺条件

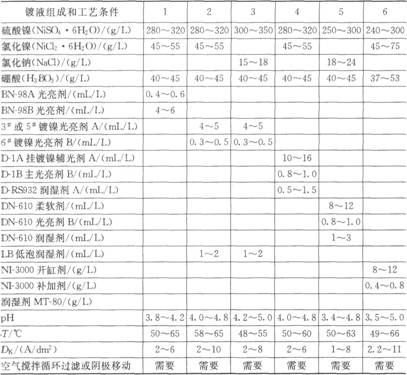

注；l．配方1的BN一98是武汉材料保护研究所产品； 2．配方2的38或58镀镍光亮剂是上海永生助剂厂产品 3．配方3的68镀镍光亮剂是上海永生助剂厂产品 4．配方4的D-1是杭州惠丰表面技术研究所的产品， 5．配方5的DN-610P是河北金日化工有限公司的产品 6．配方6的NI-3000是江苏梦得电镀化学品有限公司的产品。 表9-4光亮镀镶溶液的组成和工艺条件

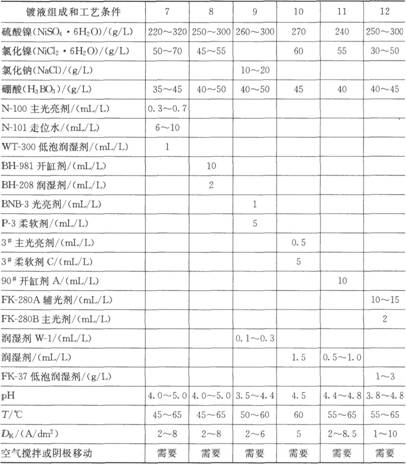

注：l．配方7 N一300是武汉风帆电镀技术有限公司的产品； 2．配方8 BH-981是广州二轻工业科学技术研究所的产品； 3．配方9 BNB-3是杭州东方表面精饰技术公司的产品； 4．配方10 3#是美国安美特公司的产品； 5．配方11 908是英国开宁公司的产品l 90号补给剂消耗量325～375mL／(kA·h)； 6．配方12 FK一280是福建八达表面工程技术研究所的产品。 光亮镀镍溶液的组成和工艺条件见表9-5和表9-6。因篇幅所限，书中只列出部分有代表性产品。 表9-5光亮滚镀镍溶液的组成和工艺条件

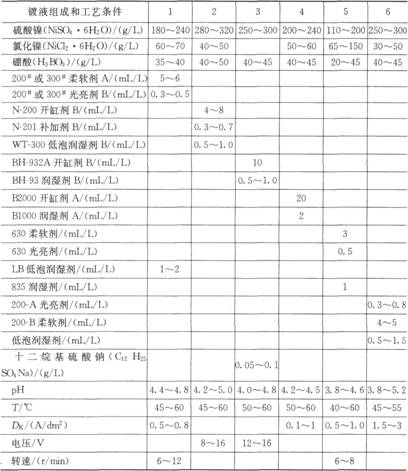

注：l．配方I的2000或300#是上海永生助剂厂的产品； 2．配方2的N-200是武汉风帆电镀技术有限公司的产品； 3．配方3 BH一932是广州二轻工业科学技术研究所的产品； 4．配方4 82000是英国开宁公司的产品，镀液在工作时消耗量：B2000光亮剂250 300mL／(kA．h)、B2000辅光剂50mL／(kA·h)} 5．配方5 630光亮剂是美国安美特公司配方，镀液在工作时消耗董：630光亮剂150～300mL／(kA·h)、柔软剂60～120mL／(kA·h)、润湿剂20～30mL／(kA·h)； 6．配方6 200型是上海长征电镀厂的产品。 表9-6光亮滚镀镍溶液的组成和工艺条件

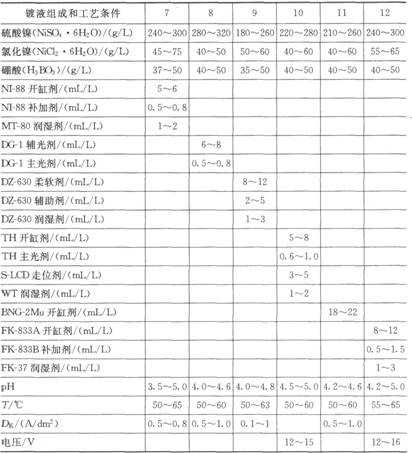

注：l．配方7 N1一88是丹阳延中助剂有限公司的产品； 2．配方8 DG-1是杭州惠丰表面技术研究所的产品， 3．配方9 DZ一630是河北金日化工有限公司的产品 4．配方10TH是深圳吉和昌化工有限公司的产品； 5．配方11 BNG是杭州东方表面技术有限公司的产品； 6．配方12 FK一833是福州八达表面工程技术研究所的产品。 |
