镍铁合金镀液的性能:镀层光亮范围

放大字体  缩小字体发布日期:2012-04-20  浏览次数:1342

(1)测试方法

   赫尔槽法。利用赫尔槽平面阴极和平面阳极构成一定斜度,距阳极近的阴极部位电流密度大,如250mL赫尔槽上至近阳极端距离为lcm、2cm、3cm、4cm、5cm、6cm、7cm、8cm、9cm各点,当电流1A时,电流密度各为5.1A/dm2、3.5A/dm2、2.9A/dm2、1.9A/dm2、1.4A/dm2、1.02A/dm2、0.67A/dm2、0.37A/dm2、0.10A/dm2。当电流2~5A时,各点电流密度乘以倍数即可,在电镀后,可观察到光亮范围所在的电流密度区。试验时间为5~10min。(2)XNF型镀液的光亮范围

   ①光亮剂XNF-1浓度的影响,见图l[13]。由图1可见:

图1 XNF-1浓度对镀层光亮范围的影响

  a.XNF-1含量小于0.8mL/L时试片全部半光亮,与只含糖精时相似;

   b.XNF-1增加到1.2mL/L,半光亮区缩小,大部分区域呈光亮;

   C.XNF-1含量在1.6~4mL/L之间,光亮度增强,大电流区(4cm宽处)接近镜面光亮,其中XNF-13mL/L时,镜面光亮区最大,半光亮区最小。

   ②镀液温度t的影响,见图2[13]。

由图2可见:

图2温度对镀层光亮范围的影响

   a.温度≤40℃,高电流区出现条纹;

   b.温度≥55℃,低电流区变暗,镀层薄;

C.最适宜温度在43~53℃之间,镀层全光亮。

(3)FN型镀液的光亮范围

   赫尔槽试验条件如下所述。温度58℃,电流lA,时间20min,FN型(表1配方7)与Niron型镀液光亮范围见图3。

   由图3可见:



图3 FN型和Niron镍铁镀液光亮范围

a.动态电镀的光亮范围比静态光亮范围宽;

b.我国的FN型镀液光亮范围与国外Niron型镀液的相仿。

(4)BNF型镀液的光亮范围

①BNF-2光亮剂含量对光亮的影响见图4,BNF-2的含量在0.8~1.2mL/L时光亮范围最大。

图4 BNF-2的用量赫尔槽优选图

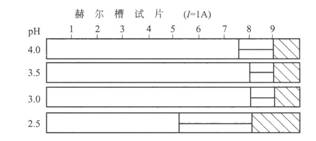

①    pH值对光亮的影响见图5,pH在3~4范围内光亮范围最大。

图5 pH值对镀层光亮度、光亮电流密度范围的影响

③温度对光亮的影响见图6,温度在55~65℃光亮范围最宽。

图6温度对光亮电流密度范围的影响

   (5)ABSB型镍铁镀液光亮范围与丁炔二醇型及0XY公司Niron型光亮范围的比较

   见图7[12]。

图7 ABSB、丁炔二醇、0XY赫尔槽试验

   赫尔槽试验条件:槽容积250mL,溶液温度60℃,电流2A,时间l0min。

   由图7可见:

   ①ABSB型镀液的光亮范围最宽,在较宽的0.2~10A/dm2的电流密度区内都能获得全光亮;

   ②丁炔二醇型镀液的光亮范围在1~10A/dm2的电流密度区内;

③OXY公司的光亮剂的光亮范围在3~10A/dm2的电流密度区内。

参考文献

13 陈秉彝,姚士冰,杨方祖,周绍民.高整平全光亮镍铁合金电镀的研究.电镀与环

   保,l989,9(6):1~4
