关 键 词：铁基合金,电镀,微融,活化态,金属键结合 作 者：董文仲,阎军,贾珊中,刘勇,董文胜,董玉华 内 容： 董文仲1,2，阎军1,2，贾珊中1,2，刘勇1,2，董文胜1,2，董玉华1,2 （1.大连海事大学董氏镀铁有限公司，大连116031；2.辽宁省镀铁工程技术研究中心，大连116031） 摘要：铁元素资源丰富、价格便宜，推广镀铁技术符合国家可持续发展战略要求。合金镀铁技术是在无刻蚀镀铁工艺的基础上，在镀铁液中加入一定量的Ni和Co，沉积成含有Ni和Co的合金镀铁层。施镀工艺采用电压控制方式，镀前对基体金属表面进行对称交流活化，使基体金属表面形成“微融活化态”，合金镀铁层与基体金属完全融为一体的金属键结合，其力学性能显着提高，结合强度可达460 MPa。能够满足在高速运转和高密度承载的条件下使用要求，并在大量工业应用中得到证实。在机电产品再制造中，合金镀铁具有广阔的应用前景。文中通过对合金镀铁层和单金属镀铁层用扫描电镜观察检验、法向拉力试验和耐磨性能试验，分析并讨论了合金镀铁层的结合和强化机理。 关键词：铁基合金；电镀；微融；活化态；金属键结合 中图分类号：TG174.441文献标识码：A文章编号：1007–9289(2011)01–0001–05 0·引言 铁元素资源丰富，价格便宜，研究和推广镀铁技术符合国家可持续发展战略。在多数钢铁零件表面镀铁，由于晶格特性相同，只要工艺得当，在镀层与基体之间有可能得到很高的结合性能[1]。以往的低温镀铁工艺为了达到镀层与基体金属结合的目的，一种是镀前采用盐酸酸洗的办法去除待镀零件表面的氧化层后用电流控制方法进行不对称交流电流起镀；另一种是镀前将待镀零件放在30%硫酸溶液中作为阳极，通直流电剥离掉零件表面的氧化层，形成钝化膜，再将零件放到镀铁液中浸泡去掉表面的钝化膜后用小电流起镀[2]。前一种处理方法很难完全去净零件表面的氧化层，同时会使零件表面产生渗氢。用这种方法处理，镀铁层与基体金属的结合强度最高能够达150 MPa；后一种处理方法镀铁层与基体金属的结合强度最高达300 MPa，但在工件阳极刻蚀后放到镀铁液中浸泡去除钝化膜的情况用肉眼观察很难判定，另外还会把硫酸液带入镀铁液中而造成镀铁液的损坏，影响镀铁质量，工艺不稳定，由于阳极刻蚀的硫酸溶液中含铁量高时就要排放掉，造成废水处理成本上升。 合金镀铁技术是在无刻蚀镀铁工艺的基础上，在镀铁液中加入一定量的Ni和Co离子，施镀前采用电压控制方式对基体金属表面进行对称交流活化，使基体金属表面形成“微融活化态”。经交流起镀–交流过渡镀–小直流镀–大直流镀过程，沉积成含有5%～8%的Ni和Co的合金镀铁层，合金镀铁层与基体金属形成完全融为一体的金属键结合[3–4]。其力学性能显着提高，铁镀层与基体结合强度可达460 MPa。能够满足在高速运转和高承载条件下的使用要求。用合金镀铁对大型曲轴等传动轴恢复尺寸、提高性能、延长使用寿命，完全符合产品再制造的标准[4]。 大连海事大学董氏镀铁有限公司及其下属的深圳海安船舶工程有限公司、上海董世机修有限公司、鞍山恒际表面工程有限公司等单位应用该项技术再制造舰船、机车大型曲轴5 000余根、冶金矿山、石油等动力机械设备重要零部件上万件。实际应用证明，用合金镀铁技术再制造的产品达到了新品的质量标准。 文中对合金镀铁层的结合情况进行了试验和测试，并从微观反应和宏观控制方面，对其结合和强化机理进行了研究和探讨。 1·测试方法 1.1结合面观测 用42CrMo材料制做的Φ25 mm的试棒，按照合金镀铁工艺规范施镀，大直流时间3 h，镀层厚1.1 mm。把试棒切割加工成Φ25 mm×15 mm试块，将截面进行打磨抛光，用4%的硝酸酒精进行腐蚀，用扫描电镜观察合金镀铁层与基体金属的结合界面形貌。用相同的方法制作单金属镀铁试件，用扫描电镜观察两种镀层的黑色条纹和表面网状条纹的状态。 1.2结合强度测试 改进后的奥拉（Ollard）试验方法是：试样材料为调质的钢，42CrMo直径为Φ20 mm；长度为30 mm，数量10根。分别用单金属镀铁工艺和合金镀铁工艺在试棒的端面镀上2.0 mm以上的镀层（见图1(a)），各镀5根。用磨削加工方法加工带镀层一端至Φ8 mm～8.5 mm，用钻削和铣削加工方法在另一端加工Φ6.0～6.5 mm的孔(根据实际加工尺寸)至镀层结合界面[5–6](见图1(b)），按图1(c)的方式进行试验。
1.3耐磨性能试验 （1）单金属镀铁和合金镀铁试件规格均为12mm×12 mm×8 mm，镀层厚度1.0 mm(预先称重)；对磨材料为硬质合金，规格为Φ45 mm(±0.01mm)×10 mm，经热处理硬度达到58 HRC；单金属镀铁和合金镀铁各进行了4组磨损试验。 （2）试件安装方式如图2所示。

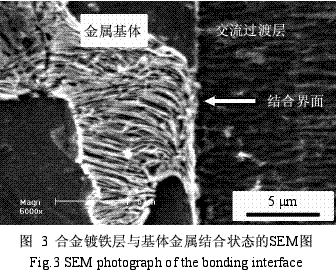

2·试验结果与分析 2.1合金镀铁层与基体金属的结合界面形貌扫描电镜观察合金镀铁层与基体金属的结合状态见图3。

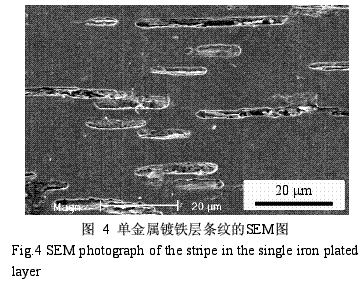

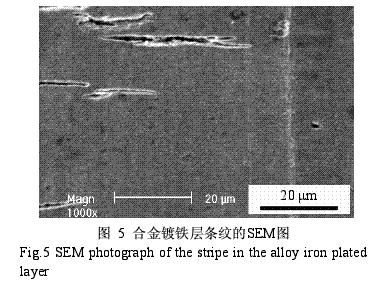

由金相照片看出基体金属和合金镀铁层之间没有结合分界线和缝隙，合金镀铁层中的铁素体与基体金属铁素体是连续的。从图3还看出，在基体金属的珠光体与合金镀铁层的铁素体交界部分的界面形貌，和珠光体与基体金属本身的铁素体交界部分的界面形貌基本一样。表明合金镀铁层中的铁素体和基体金属的珠光体完全结合。通过上述检验证明，基体金属表面经过对称交流活化，Fe2+、Ni2+和Co2+在处于“微融活化态”的阴极表面得到电子还原，与基体金属形成金属键结合，使合金镀铁层与基体金属之间紧密结合。 用扫描电镜观察单金属镀铁层和合金镀铁层的直流镀镀层的横截面形貌，图4和图5分别是其黑色条纹状况。 从图4和图5显示：单金属铁镀层中的黑色条纹粗大并且量多；合金镀铁层中的黑色条纹比较细，并且比较稀少。

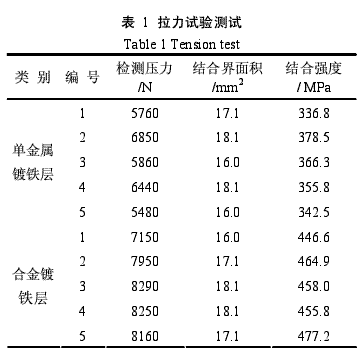

2.2奥拉（Ollard）法（法向拉力检测法）检测镀层与基体金属的结合强度 （1）试验测试数据见表1。

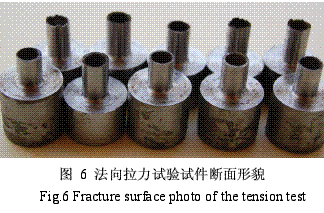

（2）通过法向拉力试验数据统计单金属镀铁层的法向拉力强度在336.0～378.0 MPa，平均值356.0MPa；合金镀铁层法向拉力强度435.0～470.0 MPa，平均值460.0 MPa。合金镀铁层与基体金属的结合强度比单金属镀铁镀层提高了29%。 （3）在拉开的基体断面上都粘附着镀层，且与结合界面都是100%粘附状态。表明并没有从镀层与基体的结合界面拉开，而是将镀层拉断，也说明实际的结合强度远高于以上试验测得的结果。(图6中前排5个试件为合金镀铁层拉力试件，后排5个试件为单金属镀铁层拉力试件）。
