|
关 键 词：装饰,防护,镀铬,工艺,试验,研究,镀层,外观等级 作 者： 内 容： 1外观判定的基本条件
(1)目力：指普通人视力(矫正视力>1．2)。 (2)查看距离：离试件约50 cm处，以自然姿势目力查看。 (3)对于研磨痕、伤疵、划痕、发花、光泽等，可在离试件25 cm处目力查看。 (4)温度(23±5)℃，湿度65％±l5％。
2防护装饰镀铬镀层外观的判定基准
摩托车复杂零部件防护装饰镀铬层外观的评定如表6所示。镀层有效面上任意3 cm×3 cm范围内只允许有一种缺陷(底材缺陷，凹痕或条痕)。所谓有效面，是指有重要用途的主要表面，包括：(1)在使用中，一般方向均能看到的表面；(2)容易磨损或产生缺陷的表 面；(3)因腐蚀或生锈而影响性能及外观的表面；．(4)通常用手接触的表面。

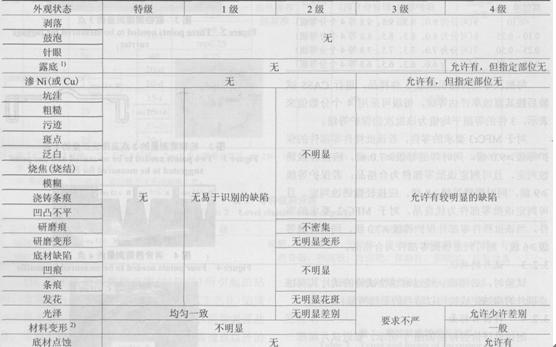

表6防护装饰性镀铬层的外观缺陷级别 Table 6 Levels of appearance defects for protecUve and decorative chromium plating coatings
1)包括漏镀。 2)包括拉伸变形。
3镀层的附着力差为否决指标
一旦发现镀层鼓泡、起皮、脱落等缺陷，则判定此件不合格。同时，随机抽选此批零部件的1％做热薏试验，以检查其附着力。
装饰防护镀铬工艺的正交试验研究：前言 装饰防护镀铬工艺的正交试验研究：镀层的厚度及耐蚀性标准 装饰防护镀铬工艺的正交试验研究：保护等级的评定（一） 装饰防护镀铬工艺的正交试验研究：保护等级的评定（二） 装饰防护镀铬工艺的正交试验研究：结语
注：本站部分资料需要安装PDF阅读器才能查看，如果你不能浏览文章全文，请检查你是否已安装PDF阅读器！ |
