2填料含量对涂层外观及施工性的影响
由于云母氧化铁填料含量对涂层的耐蚀性能具有重要的影响，为了优化涂料配方，采用质量分数分别为40％、50％、60％、70％平N 80％的填料制备涂层。不同填料含量的涂层外观性能及其施工性列于表1。

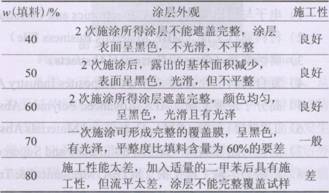

表1 填料含量对涂层外观及施工性的影响 Table l Influence of filler content on coating appearance and operability
由表1可见，当填料含量为40％时，胶粘剂含量多，涂料的流平流挂性能好，施涂后涂料流失大，在基体表面形成不了遮盖良好的涂层；随着填料增多，胶粘剂含量减少，涂料抗流平流挂性能增强，涂层遮盖力提高，当填料达到60％时，涂层遮盖完整；填料含量为70％的涂料施涂在基体后所形成的涂层覆盖完整，但光滑性不好，涂层不平整；填料含量达到80％时，涂料已不能涂刷于镁合金基体上。因此，填料含量以60％为佳。
AZ31镁合金表面防腐胶粘涂层的研制 AZ31镁合金表面防腐胶粘涂层的研制：实验(一） AZ31镁合金表面防腐胶粘涂层的研制：实验(二） AZ31镁合金表面防腐胶粘涂层的研制：结果与讨论（一） AZ31镁合金表面防腐胶粘涂层的研制：结果与讨论（三） AZ31镁合金表面防腐胶粘涂层的研制：结论 |
