1盐雾试验不同时间后涂层的附着力
各试样按照上述工艺要求进行前处理、热喷涂后，1#试样喷涂环氧锌基重防腐粉末涂料，2#试样喷涂纯聚酯粉末涂料，3#试样喷涂环氧锌基重防腐粉末涂料后再喷涂纯聚酯粉末涂料；4#试样按照同样的喷涂工艺对磷化后的热浸镀锌试板喷涂纯聚酯粉末涂料。以上试样经过不同盐雾试验时间后的附着力见表2。

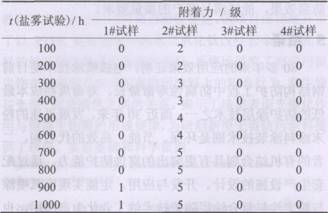

表2不同盐雾试验时间各试样的附着力 Table 2 Adhesion strength of various samples after salt spraying for different time
曾有报道认为[4]，各类粉末涂料均可在金属喷涂层的表面使用。但由表2可知，纯聚酯粉末涂料封闭的2≠}试样腐蚀很快且迅速蔓延。其主要原因是纯聚酯类粉末涂料的熔融黏度高，难以有效渗透甚至润湿热喷涂金属层，造成粉末涂层存在明显的气泡、缩孔等缺陷，故难以有效屏蔽腐蚀介质的浸入。另外，附着力检测还发现，由于熔融的纯聚酯粉末涂料难以渗透到金属涂层底部，划破后的表面涂层极易带着一部分金属层脱落，如图3所示。
图3热喷涂表面喷涂聚酯类封闭涂层的效果 Figure 3 Effect of polyester sealing coating sprayed on thermal spraying surface
由此可见，纯聚酯类熔融黏度偏高的粉末涂料不适合作为热喷涂层的封闭层，而熔融黏度较低、流动性更好的环氧类锌基粉末涂料则能很容易地渗透到热喷涂层的空隙中，有效阻止腐蚀介质的浸渗，封闭效果良好，更适宜用作封闭剂。喷涂环氧锌基重防腐粉末涂料后再喷涂纯聚酯粉末涂料的3群试样具有优异的耐盐雾性能。
电弧喷涂与粉末涂料喷涂复合涂层防护技术 电弧喷涂与粉末涂料喷涂复合涂层防护技术：实验（一） 电弧喷涂与粉末涂料喷涂复合涂层防护技术：实验（二） 电弧喷涂与粉末涂料喷涂复合涂层防护技术：结果与讨论（二） 电弧喷涂与粉末涂料喷涂复合涂层防护技术：结果与讨论（三） 电弧喷涂与粉末涂料喷涂复合涂层防护技术：结果与讨论（四） 电弧喷涂与粉末涂料喷涂复合涂层防护技术：应用 电弧喷涂与粉末涂料喷涂复合涂层防护技术：结论 |
