2人工加速老化不同时间后涂层的附着力
喷涂环氧锌基重防腐粉末涂料后再喷涂纯聚酯粉末涂料(3#)和按照同样的喷涂工艺对磷化后的热浸镀锌试板喷涂纯聚酯粉末涂料(4#)试样的人工加速老化试验结果见表3。

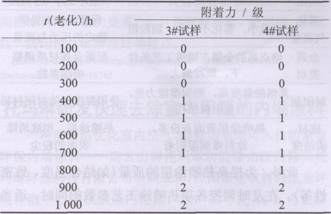

表3两种试样人工加速老化试验后的附着力测试结果对比 Table 3 Comparison of adhesion test results between two tvnes of samnles in artiflcial accelerated aping test
从表3可知，使用环氧锌基粉末涂料作封闭层、纯聚酯粉末涂料作面层与热喷涂层共同形成的复合保护层(3#试样)，其综合性能可与热浸镀锌喷塑产品相媲美，基本可以在一些应用领域取代后者作为金属构件的优质防护层，而其施工成本低于同等防护条件下的热浸镀锌喷塑产品，具有较好的推广前景。
电弧喷涂与粉末涂料喷涂复合涂层防护技术 电弧喷涂与粉末涂料喷涂复合涂层防护技术：实验（一） 电弧喷涂与粉末涂料喷涂复合涂层防护技术：实验（二） 电弧喷涂与粉末涂料喷涂复合涂层防护技术：结果与讨论（一） 电弧喷涂与粉末涂料喷涂复合涂层防护技术：结果与讨论（三） 电弧喷涂与粉末涂料喷涂复合涂层防护技术：结果与讨论（四） 电弧喷涂与粉末涂料喷涂复合涂层防护技术：应用 电弧喷涂与粉末涂料喷涂复合涂层防护技术：结论 |
