环球电镀网
当前位置: 首页 » 电镀技术 » 电镀工艺 » 正文

电弧喷涂与粉末涂料喷涂复合涂层防护技术:结果与讨论(四)

放大字体  缩小字体发布日期:2012-04-19  浏览次数:1199

   4影响涂层质量的因素



试验发现,喷塑层表面常存在颗粒、缩孔等缺陷,在单独使用Al丝或用纯聚酯粉末涂料封闭的情况下,表现得更为明显。根据文献[5]结合实际分析,查明了影响涂层质量的主要原因,其应对措施如表4所示。

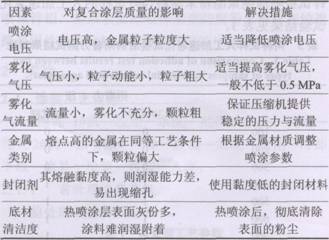

表4复合涂层质量的影响因素及其解决措施

Table 4 Factors affecting composite coating quality and related solutions





   此外,为提高热喷涂层的质量(如结合强度、致密性等),在及时调控各项热喷涂工艺参数的同时,适当提高工件基材的温度能取得更明显的效果。由于熔融雾化金属液滴的温度下降很快,一般情况下,近1/3的液滴在到达基材表面前已凝成固态颗粒,而70%左右的液滴在沉积过程中与基材只能形成极轻微的冶金结合。经过对冬季和夏季、室温与预热情况下工件热喷涂层结合强度的测试对比,发现夏季或预热后工件的热喷涂层有着更大的抗拉结合力。这说明提高基材温度、缩小金属液滴与基材的温度差,有益于提高热喷涂层的附着性能。户外施工时,对大型构件焊缝进行先预热、后热喷涂施工是利用类似的工艺原理以提高涂层的防护质量[6]。





电弧喷涂与粉末涂料喷涂复合涂层防护技术

电弧喷涂与粉末涂料喷涂复合涂层防护技术:实验(一)

电弧喷涂与粉末涂料喷涂复合涂层防护技术:实验(二)

电弧喷涂与粉末涂料喷涂复合涂层防护技术:结果与讨论(一)

电弧喷涂与粉末涂料喷涂复合涂层防护技术:结果与讨论(二)

电弧喷涂与粉末涂料喷涂复合涂层防护技术:结果与讨论(三)

电弧喷涂与粉末涂料喷涂复合涂层防护技术:应用

电弧喷涂与粉末涂料喷涂复合涂层防护技术:结论



网站首页 | 网站地图 | 友情链接 | 网站留言 | RSS订阅 | 豫ICP备16003905号-2
