1树脂组成对涂料防火性能的影响

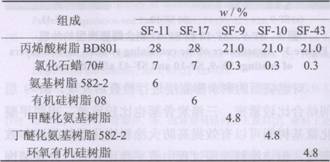

不同防火涂料配方中的树脂组成见表1。
表1不同防火涂料配方中的树脂组成 Table l Composition of the resins in different fire-retardant coatin2 materials
为了比较有机硅树脂08和氨基树脂582—2对涂料防火性能的影响，对配方SF-11和SF-17涂料的防火性能进行了研究，测得其背火温度一时间关系如图2所示(每个试样做了2块样板，一条曲线代表一个样板的结果)。图2表明，SF-17的初始升温速率快于SF-11，但在第8 min后，升温速率变得缓慢，甚至出现了大幅度的降温(SFl7-1)。SF-17的发泡高度只有2．5 cm和1．8 cm，远低于SF-11的9．0 cm和8．5 cm。虽然发泡高度上相差很大，但两者防火时间并没有明显差异。这主要是SF-17所形成的发泡炭层致密，弥补了高度上的欠缺。因此，有机硅树脂08和氨基树脂582-2在防火涂料中各有优点。
图2涂料SF-11和SF-17的背火温度一时间曲线图 Figure 2 Temperature on the back of the panel as a function of burning time for coatings SF-1 1 and SF-17
按配方SF-9、SF-10和SF-43，比较了具有良好防腐功能的环氧有机硅树脂与2种氨基树脂的防火性能，结果见表2。从表2可见，SF-9的防火时间明显长于SF-10和SF-43。
表2 SF-9、SF-10和SF-43防火性能比较 Table 2 Comparison between the fire retardancy of coatings SF-9．SF-10 and SF-43

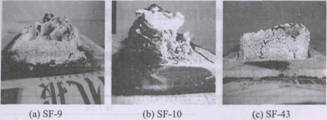

3种配方所得涂料的剩余膨胀炭层外观见图3。
图3 SF-9、SF-10和SF-43剩余膨胀炭层的外观 Figure 3 Appearance of the remaining swollen carbon layers of coatings SF-9，SF-10 and SF-43 after burning
对燃烧后的剩余膨胀层进行检查后发现，SF一9层间结合比较紧密，三维炭骨架也比较致密，表明甲醚化氨基树脂可以有效提高防火涂料炭化层的强度和致密度，但该涂料涂覆过程中流平性比较差，外观装饰效果不及SF-10和SF-43，而且在检测结束时，2个样板的膨胀层都发生了严重剥落，而SF-10和SF-43的膨胀层剥落不明显，尤其是含环氧有机硅树脂的SF-43，膨胀层高度控制在比较好的范围内。因此，最终通过使用适量甲醚化氨基树脂，调整各种树脂配比来实现涂层的防火性能。另外，笔者比较了不同生产厂家的树脂原料，发现法国伊立欧丙烯酸树脂的性能优于上海新大丙烯酸树脂；因此，在后续的研究中，都采用了法国伊立欧树脂。
室外用超薄钢结构防火涂料的研制 室外用超薄钢结构防火涂料的研制：实验 室外用超薄钢结构防火涂料的研制：结果与讨论（二） 室外用超薄钢结构防火涂料的研制：结果与讨论（三） 室外用超薄钢结构防火涂料的研制：结果与讨论（四） 室外用超薄钢结构防火涂料的研制：讨论 |
