可以利用如图夹具进行装夹，如某厂批量生产250mm×300mm的长方形板，板上叉无装配孔和工艺孔。为提高工作效率，笔者协助设计了如图的装夹。这种夹具由于接触面在板的端面，接触面小，故不会产生明显的印痕。在阳极氧化全过程中无需下夹具，大大方便了操作。每串可夹四块，也有利于提高工作效率，并可避免在碱蚀、封闭、清洗、染色等一系工艺过程中制件遭到贴合等弊病。
本夹具的不足之处是只适宜设计的尺寸。制件尺寸有较大变化则不适宜。夹具式样见图。

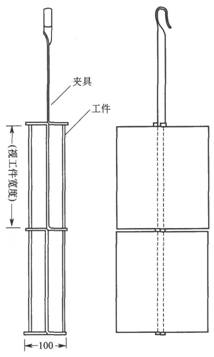

用于批量生产板材制件的夹具示意 |
