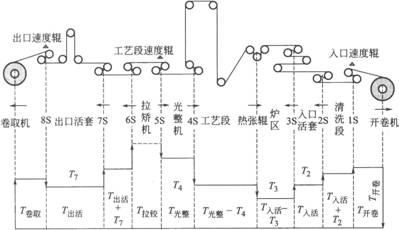

下面以一条生产线为例(如图)来分析张力的分布情况。从图2-5上可以看出，张力辊设备有4种不同的情形：
(1)2号S辊、3号S辊、8号S辊和卷取机是向前拉动钢带，要消耗网上的电能，将电能转换成钢带的张力。
(2)开卷机、热张辊、5号S辊虽然也在向前运转，但是靠钢带拉动向前运转的，而且电机通过减速箱给钢带施加了反方向的阻力矩，或者说钢带的张力传递给了电机，电机不但不消耗电能，反而还能发电，向网上提供电能。
(3)1号S辊、5号S辊和7号S辊分别是入口段、工艺段、出口段的速度辊，它们虽然也能给钢带施加张力，但其主要作用是保证生产线的速度，在保证速度的前提下提供必要的张力。
(4)入口活套和出口活套一直处于拉动钢带的状态，即使正常运行时不运转，但也提供扭矩，消耗电能。
生产线实际张力的分布与平衡关系
在生产线稳定运转的状态下，如果不考虑摩擦、钢带通过辊子时弯曲消耗的能量等损耗，处于电动状态的电机提供的张力和处于发电状态的电机提供的反方向的张力是大小相等、方向相反的，电动机消耗的能量和发电机发出的能量也是相同的。但在事实上这种情况是不可能实现的，所以生产线还是需要消耗动力。
|
